Roofline 性能模型

一张 GPU 标称有很高的算力，为什么程序实际跑出来的速度可能低很多？有时问题不在计算单元，而在于数据送得不够快。

Roofline（屋顶线）模型就是用来分析这个问题的：一个任务的性能上限，主要受到算力限制，还是数据搬运速度限制？

可以把 GPU 想成一个加工车间：计算单元负责加工，显存负责供应原料。加工能力再强，原料跟不上，也只能等待。

本文先讨论显存与 GPU 芯片之间的数据搬运，也就是显存带宽对应的 Roofline。CPU 与 GPU 之间的 PCIe 传输不计入这里的显存流量，需要另外分析。全文硬件数字都是教学假设，示例结果也不是某张真实显卡的测试报告。

1. 先分清工作量和速度

理解 Roofline，只需要先认识下面几个量。

符号	含义	单位
F	计算量：总共做多少次浮点运算	FLOPs
D	搬运量：总共从显存读、向显存写多少数据	Byte
t	完成任务所需的时间	s
P	计算性能：每秒完成多少次浮点运算	FLOP/s
B	显存带宽：每秒最多能搬多少数据	Byte/s
I	计算强度：每搬 1 Byte，支撑多少次计算	FLOP/Byte

FLOPs 是工作量，FLOP/s 是速度。 例如，100 亿次运算是计算量；每秒完成 100 万亿次运算，则是 100 TFLOP/s 的计算性能。

本文统一使用十进制单位：1 GB = 10⁹ Byte，1 TB = 10¹² Byte，1 TFLOP/s = 10¹² FLOP/s。

计算强度（Arithmetic Intensity）定义为：

I=\frac{F}{D}

它衡量的是“搬一份数据能用来算多少”，不是程序有多复杂，也不是显卡自身的参数。同一个程序改变输入形状、batch size 或数据复用方式，计算强度就可能变化。

这里的 D 是数据流量，不能直接拿显存占用来替代。一个 1 GB 的矩阵，如果从显存完整读取两次，就产生约 2 GB 的读取流量；如果第二次命中片上缓存，就不一定再次产生这 1 GB 显存流量。写回的数据也要计入。

2. 从一个耗时例子理解瓶颈

假设一张 GPU 在当前使用的精度和计算模式下，峰值算力为 100 TFLOP/s，显存带宽为 1 TB/s。

一个任务需要完成 100 亿次浮点运算，并在显存与芯片之间搬运 1 GB 数据。

只看计算能力，至少需要：

t_{\mathrm{compute}}=\frac{10^{10}}{10^{14}}=10^{-4}\ \mathrm{s}=0.1\ \mathrm{ms}

只看搬运能力，至少需要：

t_{\mathrm{memory}}=\frac{10^9}{10^{12}}=10^{-3}\ \mathrm{s}=1\ \mathrm{ms}

计算只需要 0.1 ms，但数据搬运至少需要 1 ms。即使计算与搬运能够充分重叠，整个任务也不可能快于 1 ms。

这时，性能上限只有：

P_{\mathrm{ceiling}}=\frac{10^{10}}{10^{-3}}=10^{13}\ \mathrm{FLOP/s}=10\ \mathrm{TFLOP/s}

显卡明明有 100 TFLOP/s 的算力，这个任务的上限却只有 10 TFLOP/s，因为数据供应跟不上。

如果只把算力翻倍，计算时间从 0.1 ms 降到 0.05 ms，但搬运仍需要 1 ms，这个理想下界不会因此减半。如果带宽翻倍，搬运下界才会从 1 ms 降到 0.5 ms。真实程序能否获得相应加速，还要测量。

3. Roofline 的核心公式怎么来的

设峰值算力为 P_peak，显存带宽为 B。整个任务的时间至少要同时满足计算和搬运的要求：

t\geq\max\left(\frac{F}{P_{\mathrm{peak}}},\frac{D}{B}\right)

这里取 max，是在写一个乐观的时间下界，并不意味着所有程序都能让计算与搬运完全重叠。无法重叠的部分、启动和同步等开销，都可能使真实耗时更长。

因为实际性能 P_actual = F/t，所以：

P_{\mathrm{actual}}\leq\min\left(P_{\mathrm{peak}},B\times\frac{F}{D}\right)

代入 I = F/D，就得到 Roofline 的核心公式：

P_{\mathrm{ceiling}}=\min\left(P_{\mathrm{peak}},B\times I\right),\qquad P_{\mathrm{actual}}\leq P_{\mathrm{ceiling}}

为什么带宽要乘计算强度？看单位就能理解：

\frac{\mathrm{Byte}}{\mathrm{s}}\times\frac{\mathrm{FLOP}}{\mathrm{Byte}}=\frac{\mathrm{FLOP}}{\mathrm{s}}

每秒送来多少数据 × 每份数据支撑多少计算 = 数据供应能够支撑的计算速度。 但这个速度还不能超过计算单元自身的峰值，因此要取两个数里较小的那个。Roofline 用这种方式描述性能上限，而不是承诺真实程序一定跑到这条线。NERSC Roofline 说明

4. 横纵坐标分别是什么意思

Roofline 图的横坐标是计算强度 I，单位为 FLOP/Byte；纵坐标是计算性能 P，常用 GFLOP/s 或 TFLOP/s。

横坐标越大，表示每搬一份数据，能支撑更多计算。它不是数据量，也不是运行时间。
纵坐标越大，表示每秒完成的计算越多。它不是总计算量，也不是 GPU 利用率百分比。
屋顶线上的高度是该计算强度下的性能上限；一个实际程序对应的点，则是横坐标 F/D、纵坐标 F/t。

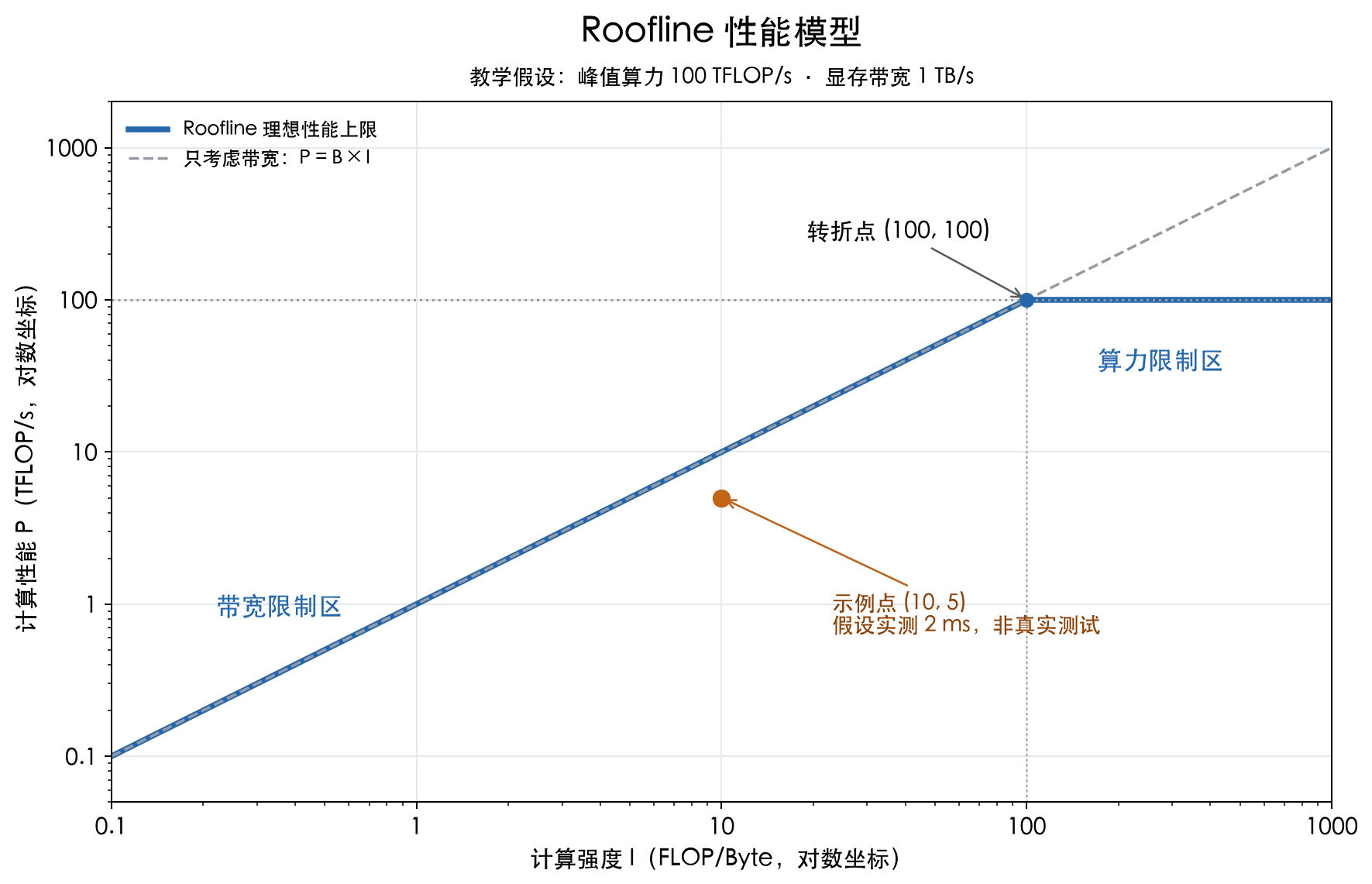

Roofline 双对数图：左侧是带宽限制形成的斜线，右侧是算力限制形成的水平线。转折点为 100 FLOP/Byte，示例测量点为 (10, 5)。

图中 GPU 参数为教学假设；橙色点是“如果测得 2 ms”时的示意点，不是真实 benchmark。横纵轴都采用对数坐标，因此 1、10、100、1000 这样的刻度按相同间距排列。

5. 为什么屋顶先上升，后面变平

先只考虑带宽，仍然假设每秒最多搬 1 TB 数据。

计算强度 I	带宽能够支撑的计算速度 B × I	同时考虑 100 TFLOP/s 算力后的上限
1 FLOP/Byte	1 TFLOP/s	1 TFLOP/s
10 FLOP/Byte	10 TFLOP/s	10 TFLOP/s
100 FLOP/Byte	100 TFLOP/s	100 TFLOP/s
200 FLOP/Byte	200 TFLOP/s	100 TFLOP/s
1000 FLOP/Byte	1000 TFLOP/s	100 TFLOP/s

在前半段，数据供应还不够。计算强度提高，相同流量就能支撑更多计算，所以上限沿着 P = B × I 上升。这是带宽限制区。

在后半段，数据供应已经能满足计算单元。计算强度继续提高，计算单元也不能超过每秒 100 万亿次运算，所以上限保持在 100 TFLOP/s。这是算力限制区。

X 涨而 Y 不涨，意味着数据供应不再是这两个上限中更紧的那个，计算单元自身的速度成了上限。

例如，当 I = 100 FLOP/Byte 时，要维持 100 TFLOP/s，需要 1 TB/s 带宽；当 I = 200 FLOP/Byte 时，维持同样速度只需要 0.5 TB/s。数据复用更充分了，但计算单元没有因此变快。

两段线的交点叫转折点（Ridge Point）：

I_{\mathrm{ridge}}=\frac{P_{\mathrm{peak}}}{B}=\frac{100\ \mathrm{TFLOP/s}}{1\ \mathrm{TB/s}}=100\ \mathrm{FLOP/Byte}

所以，“计算强度高不高”要和具体硬件的转折点比较。同一个任务放到算力与带宽比例不同的 GPU 上，所处区域可能不同。

常见的双对数图里，P = B × I 仍然是一条直线，因为 log P = log B + log I，斜率为 1；P = P_peak 则是一条水平线。两种限制取较低的一条，就形成了屋顶。

6. 哪些数据查表，哪些自己计算

硬件能提供多少资源，通常查规格表；程序要消耗多少资源，则要分析代码或测量。

数据	获取方法	需要注意什么
峰值算力 P_peak	GPU 官方规格表	匹配精度、Tensor Core 或普通计算路径、稠密或稀疏模式
显存带宽 B	GPU 官方规格表	查 Memory Bandwidth，不要拿 PCIe 或 NVLink 带宽替代
计算量 F	按算法和输入形状计算，或用工具统计	例如矩阵乘法约为 2MKN；比较时保持计数口径一致
搬运量 D	根据读写行为估算，或用工具测量	同时计入读写、重复搬运和缓存效果
计算强度 I	用 F/D 计算	属于任务及其实现，不是显卡的固定参数
耗时 t	实际运行并计时	明确计时的是单个 kernel 还是整个任务
实际性能 P_actual	用 F/t 计算	F 和 t 必须来自同一段工作

比如，普通 FP32 数组加法不能直接拿 FP16 Tensor Core 的宣传算力作为自己的峰值。规格表描述的是理论能力；如果需要更贴近实际机器，可以用微基准测量可达到的算力和带宽，再构建 Roofline。

7. 不运行程序，也能先做一次粗分析

“查硬件参数，再手算计算量和理想搬运量”，指的是先判断可能的瓶颈方向，并不是直接得到了真实运行结果。

以大数组加法为例：

C[i] = A[i] + B[i];

假设 A、B、C 是不同数组，元素都是 float32，每个数占 4 Byte；输入起初位于显存中。忽略额外事务开销，每个输入只读取一次，每个输出只写入一次。

每处理一个元素	计算量	搬运量
读取 A[i]	0	4 Byte
读取 B[i]	0	4 Byte
相加	1 FLOP	0
写入 C[i]	0	4 Byte
合计	1 FLOP	12 Byte

所以理想计算强度为：

I=\frac{1}{12}\approx0.083\ \mathrm{FLOP/Byte}

处理 N 个元素时，计算量是 N，搬运量是 12N，比值仍为 1/12。数组变大，并不自动意味着计算强度变大。

若匹配的 FP32 算力为 100 TFLOP/s，显存带宽为 1 TB/s，带宽最多只能支撑：

B\times I=10^{12}\times\frac{1}{12}\approx0.083\ \mathrm{TFLOP/s}

它远低于 100 TFLOP/s。第一轮判断就是：这个大数组加法的 Roofline 上限由显存带宽决定，值得优先检查访存效率。单纯提高计算峰值，帮助通常有限。

但如果数组很小，启动开销可能更加突出；如果数据已经在缓存中，显存流量也会不同。上述结论要放回给定条件下理解。

8. 屋顶下面的点怎么看

回到“100 亿次运算、1 GB 搬运”的任务：I = 10 FLOP/Byte，Roofline 上限为 10 TFLOP/s。

假设实际运行测得耗时为 2 ms，那么：

P_{\mathrm{actual}}=\frac{10^{10}}{0.002}=5\ \mathrm{TFLOP/s}

这个点的坐标就是 (10, 5)，达到了对应 Roofline 上限的 50%。它只达到显卡峰值算力的 5%，但不能仅凭这个比例就认定实现很差。

另一方面，点落在左侧区域，也不证明程序已经跑满了显存带宽。还可能存在不连续访存、并行度不足、依赖等待等问题。若统计整个任务，还可能包含 kernel 启动、同步和 CPU 调度开销。

点离屋顶越远，说明这个简单模型还不足以解释全部耗时，需要进一步定位。Nsight Compute 可以收集 kernel 的运算、内存流量和执行相关指标，并提供 Roofline 分析。不同缓存层还可以建立各自的 Roofline，但带宽和流量必须对应同一层。NVIDIA Nsight Compute 文档

实际分析时，可以先选择一个主要 kernel，预热后用 CUDA Event 等方式测量其执行时间，并确认计时边界。不要把异步启动函数在 CPU 上返回的时间，误当成 GPU 完成计算的时间。

9. 为什么矩阵乘法更容易复用数据

考虑一个线性层中的矩阵乘法：

X_{M\times K}W_{K\times N}=Y_{M\times N}

每个输出元素要进行约 K 次乘加；一次乘加按 2 次浮点运算计算，所以总计算量约为：

F\approx2MKN

假设输入、权重和输出都用 FP16 存储，每个元素 2 Byte，不读取旧输出，也暂不考虑偏置。若 X 和 W 各从显存读取一次，Y 写回一次，则理想搬运量为：

D_{\mathrm{ideal}}=2(MK+KN+MN)

计算强度估计为：

I_{\mathrm{ideal}}\approx\frac{2MKN}{2(MK+KN+MN)}

这是一种理想数据复用估计；真实 kernel 的分块方式、缓存容量和实际流量可能使结果不同。NVIDIA 矩阵乘法指南

当权重矩阵 W 的搬运占主导，也就是 KN 远大于 MK + MN 时，可以进一步近似：

I\approx\frac{2MKN}{2KN}=M\ \mathrm{FLOP/Byte}

直觉很简单：同一份权重读进来，被更多行输入使用，搬运就更划算。

例如 K = N = 4096，按上面的理想公式，M = 1 时计算强度约为 1 FLOP/Byte；M = 128 时约为 120.5 FLOP/Byte。后者不是精确的 128，因为输入和输出的流量仍然要算。

10. 用它理解 LLM 的 Prefill 和 Decode

对线性层而言，可以把 M 理解为这次矩阵乘法一起处理的 token 行数。

单请求 Decode 每步处理一个新 token，通常 M 很小。同一份权重读进来，只服务很少的 token，权重复用有限，因此线性层容易受到权重搬运的限制。

Prefill 可以一次处理许多输入 token；批处理 Decode 也可以同时处理多个请求的新 token。如果实现能够复用权重，同一份权重就可以服务更多 token，计算强度随之提高，更有机会接近算力限制区。

这是根据前面的矩阵乘法模型得到的解释，不是“Prefill 永远算力受限、Decode 永远带宽受限”的定律。完整推理还包含 Attention、KV cache、归一化、通信和调度；上下文长度、batch size、量化方式和硬件都会影响瓶颈。增大 batch 通常关注总吞吐，并不保证单个请求延迟降低。

11. 用 Roofline 指导优化时，先问三个问题

第一，当前任务的计算强度在哪里？用匹配的算力和带宽求出转折点，再比较 F/D，先看是带宽上限更低，还是算力上限更低。

第二，实际点离屋顶多远？固定计算强度时，让访存更连续、增加有效并行度等措施，可能使点向上接近屋顶。减少重复读写、通过分块或算子融合复用数据，则可能减少 D，使点向右移动。具体是否有效，需要验证。

第三，真实耗时有没有减少？不要为了提高 I 或 FLOP/s 而增加无用计算。若计算量 F 也变大，即使每秒计算更多，完成任务的时间也未必更短。已经进入水平段，也不表示减少数据搬运完全没有价值，只是最简单的 Roofline 算力上限不再上升。

算力限制区可以优先检查是否使用了合适的计算指令、矩阵形状和并行实现；带宽限制区可以优先检查数据复用与访存效率。任务很小时，还应先判断是不是启动和延迟开销占主导。NVIDIA GPU 性能背景说明

做第一轮分析时，只需要完成这条流程：

确定任务范围、输入形状、精度和计算模式
→ 查对应峰值算力与显存带宽
→ 估算计算量 F 和理想搬运量 D
→ 计算 I = F / D
→ 求上限 min(P_peak, B × I)
→ 实测耗时 t，计算 P_actual = F / t
→ 比较实际点与屋顶，再定位具体原因

Roofline 最有用的地方，是让“这段代码为什么慢”有了一个可以手算、可以测量、也可以进一步验证的起点。
